Проект системы управления автоматическим включением светодиодного уличного освещения с использованием iot

Контроллер терминала интеллектуального освещения широко используется в проектах уличного освещения умного города,, туннелях скоростных автомагистралей и системе промышленного освещения на складах,, фабриках, и т. д.., для управления осветительными приборами через человеко-машину интерфейс, контроль лампы и сбор данных.

  • Бренд:

    SOWIN
  • Предмет номер.:

    CH-SLC810
  • Заказ (MOQ):

    5
  • Оплата:

    T/T
  • Происхождение продукта:

    China
  • Цвет:

    Gray
  • Порт доставки:

    Guang Zhou
  • Время выполнения:

    5 weeks

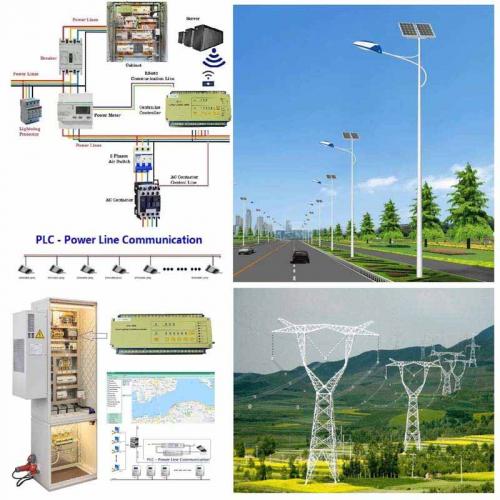

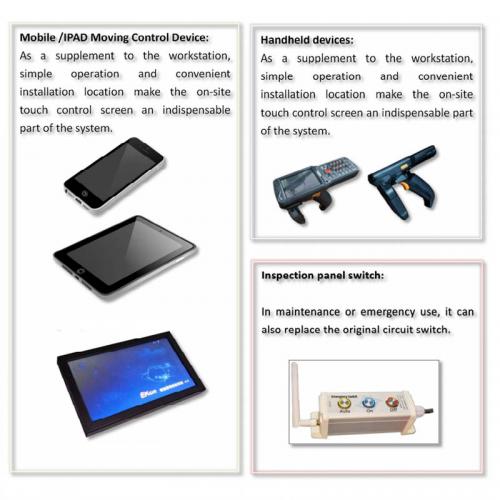

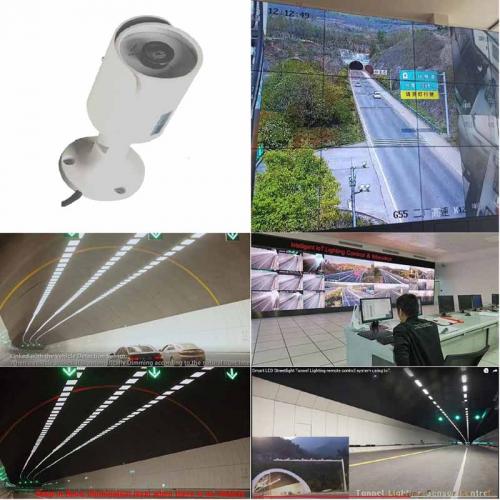

подробная информация о технологии PLC и lora, показывающая на 93-километровом внешнем кольце скоростной автомагистрали Shen zhen уличные фонари и группы туннельного освещения:



встроенный ПЛК уличного освещения co нтроллер

я: технические характеристики:

умный терминал управления освещением ch-scl810 независимо разработана нашей компанией,, которая широко используется в проектах уличного освещения умных городов,, в туннелях для скоростных автомагистралей и в системах промышленного освещения на складах,, на фабриках, и т. д.., для управление осветительными приборами через человеко-машинный интерфейс, мониторинг ламп и сбор данных.

хотя традиционные осветительные приборы широко используются в уличном освещении,, туннелях и высотных зданиях,, но там все еще есть много проблем: срок службы,, затухание света,, плохая фабричная среда, и т. д.,любое из них приведет к повреждению ламп. кроме того, метод управления мертвой пластиной, сцена освещения, точки неисправности и неисправные лампы будут обнаружены только при проверке рабочих, он не может своевременно предоставлять надежные рабочие данные менеджерам. по этим причинам, мы предлагаем этот многофункциональный интеллектуальный терминал управления освещением: сбор данных, обнаружение неисправностей,обработка данных, удаленный управление,затемнение,автозапуск, искушение.сбор, и т. д..


Терминал интеллектуального контроллера использует самую передовую и популярную технологию связи ПЛК в настоящее время ., расстояние связи достигает 400 м без ретранслятора; каждый отдельный контроллер лампы работает как узловое оборудование, так и как повторитель, он может быть 10,000 м идеально работая с повторителями вдоль него.


ii. электрический параметр

пункт

диапазон рейтинга

рабочее напряжение

220 В переменного тока ± 20%

защита от перенапряжения

405 В переменного тока (макс. .)

статическая мощность

<2 нед

выходное напряжение затемнения

0~10В

диммирование выходного тока

0 ~ 20 мА

выдерживаемое напряжение изоляции

л/н-пе

1.5кв

л/н-485/дим.

3.5кв

Защита от перенапряжения l-n L-PE n-pe)

±8кВ

статическийE электричество

±8кВ

рабочая температура

-25℃~+60℃

крайнийO работаT температура

-40℃ +70℃

хранение иT транспортT эмпt.

-45℃~+70℃

хранение иW работаH влажность

≤85%


iii. функции

1 . инструкции по подключению

инструкция по подключению

пункт

имя

функции

1

вход

220 В переменного тока ввод в прямом эфире

2

acn-in

220 В переменного тока входная нейтраль

3

PE

земля

4

акл-аут

220 В переменного тока вывод в прямом эфире

5

признание

220 В переменного тока выходная нейтраль

6

PE

земля

7

тусклый1+

Выход диммирования анода 10 В, макс.. выход 20 мА

8

тусклый1-

Выход диммирования анода 10 В, макс.. выход 20 мА

2. диммирование

клемма с выходом 0~10 В, для управления током драйвера для достижения ожидаемой яркости от светильников. включает два метода диммирования: диммирование с дистанционным управлением , и диммирование с автоматическим запуском.

дистанционное управление затемнением : дистанционное управление вручную - отправьте команды затемнения по мере необходимости , управляющий терминал сохранит свой статус управления после получения команды ., чтобы ручной оператор не забыл об этой операции, что приведет к тому, что лампа долгое время не сможет восстановиться , контроллер терминала вернется к автозапуску через 24 часа или при повторном включении питания. или немедленно отключит этот статус с помощью «восстановления автооперации» .

автоматическое управление затемнением : терминал будет автоматически управлять лампами по расписанию настроек с диапазоном диммирования в самый день.


3. сбор электрических параметров

Мониторинг линии электропередач в режиме реального времени: ток, напряжение, мощность и т. д.. , и отправка данных с помощью ПЛК на централизованный контроллер и сервер.

4. отчет о неисправности

1) . неисправность драйвера или неисправность светодиодных чипов будет передана на сервер централизованного контроллера , и в интерфейс человек-машина сразу же после обнаружения светильников с вышеуказанными неисправностями;

2) . сигнал неисправности включает в себя: неисправность устройства ,, неисправность драйвера и светодиодных чипов (опционально) , и предупреждение о перегреве (опционально);

3). Стандарт оценки неисправного светильника: при диапазоне затемнения >10%, мощность лампы <5Вт (определить значение мощности можно установить по желанию. например, исходная мощность лампы составляет всего 40Вт, 10% будет только 4W);

4) . Стандарт оценки неисправности по перегреву: когда искушение прибора . обнаруживает более 85 (сам терминал не будет перегреваться, при макс.. 2 Вт).

5. автозащита/автовосстановление

после 5 лет непрерывной статистики данных, основными причинами выхода из строя диммируемых светодиодных ламп являются:

а. воздействие энергии перенапряжения в линии электропередач;

б. источник питания с флуктуационным напряжением;

c. нулевой провод отключен со стороны трансформатора.


чтобы избежать вышеперечисленных проблем и улучшить защиту ,, мы обновили схему защиты ,, схему датчика , и программу автоматической защиты с интеллектуальной оценкой , с защитой от перенапряжения 8 кВ ,, терминал будет нормально работать при 420 В переменного тока. , и поддерживать нормальную работу контроллера терминала, когда нейтральный провод отключен на стороне трансформатора.

6. плк ~ связь по линиям электропередач

по каналу связи ПЛК, обмен данными и прием команд управления между терминальный контроллер, централизованный контроллер и c компьютер реализован, с сильным преимуществом следующим образом:


1): внедрение новейшей международной технологии связи OFDM, с механизмом предотвращения конфликтов CSMA и самоорганизующейся сетевой технологией, дальность связи, надежность и безопасность значительно улучшены.

2): максимальная дальность связи точка-точка достигает 1,000 м. измеренное среднее расстояние старой линии электропередачи составляет 400 м.

3): измеренная дальность связи достигла 10,000 м при наличии на ней ретранслятора.

7. самоорганизующаяся сеть,B Линд повторитель (без фиксированной маршрутизации)

каждый терминал будет работать не только как узел управления,, но и как узел ретранслятора, не требует дополнительного оборудования — они автоматически организуют сеть. повторный узел автоматически выберет наилучшую схему маршрутизации, сохранить системная связь более удобна и надежна.

8. расширенные функции (необязательный)

1) температурная связь

за исключением отключения входной мощности драйвера и продления срока службы лампы,, терминал управления будет определять температуру лампы в реальном времени,, автоматически уменьшая диапазон мощности для снижения температуры прибора при обнаружении перегрева, и, наконец, продлить срок службы ламп.


2). компенсация затухания света

лампы станут темными (затухание света) после долгих лет работы , контроллер терминала будет автоматически регулировать освещенность в соответствии с предоставленной пользователем кривой затухания света , для достижения компенсации затухания света .


IV: схема подключения и размеры







оставить сообщение
Если Вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только мы Can.
сопутствующие товары
CH SLC910
Контроллер терминала интеллектуального освещения широко используется в проектах уличного освещения умного города,, туннелях скоростных автомагистралей и системе промышленного освещения на складах,, фабриках, и т. д.., для управления осветительными приборами через человеко-машину интерфейс, контроль лампы и сбор данных.

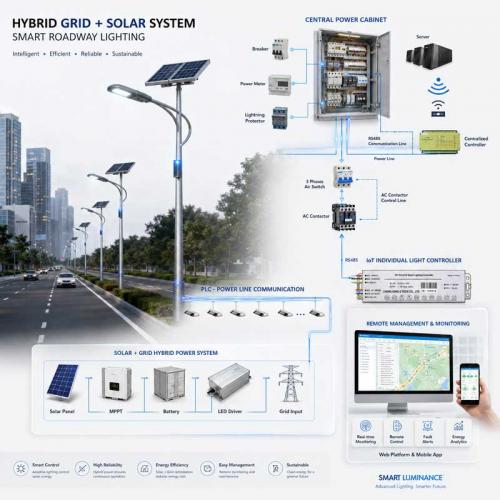

CH SOLARST200EFF
Key Features: Hybrid AC & Solar Power or Pure Solar Power 4G/5G Sim Card CAT 1 Communication Technology (Hybrid PLC / LoRa  /LoRaMesh) Auto-change Solar to AC by Smart Detect Sensor within 3 seconds Cloud based IoT Lighting Controlling & Monitoring Real Time Data: Watts / Voltage / Current / Power Factor can be Remote Reading Power Consumption / Faulty Reporting Using high efficiency 5050 leds,more than 200lm/w. Adopting high efficiency monocrystalline silicon solar panel, conversion rate is more than 21%. Grade A LiFePo4 battery,capacity is more than 80% after 2000 cycles. PWM and MPPT solar charger Horizontal or vertical pole installation,mounted angle is adjustable
CH C201
The  Street Light CCT Sensor aims at the using environment of street lighting, tunnels etc., through the abnormal changing ambient, the lighting fixtures are automatically controlled according to programming to realize intelligent lighting management. Traditional street lightings,  tunnels, factories lighting fixtures are mostly controlled by personnel inspection or regular control, which initially meets the needs of the scene, but still cannot achieve the effect of intelligent control. For example: Turn on or dimming to brighter when people is coming, and turn lights off when people go away; No matter which direction the person enters from, the lamps in the area will automatically light up or increase according to the setting; this equipment cooperates with the intelligent lamps to solve these problemsperfectly. It adopts the most advanced and popular LoRa wireless communication technology, the communication distance can reach 3 kilometers without repeater, and the actual measurement reach 1 kilometers, and the communication distance is adjustable.
CH STS100
ключевая особенность: 1. Форма для литья под давлением и экструдированного алюминиевого профиля для современного внешнего вида сборочной линии. 2. Два цвета: холодный белый и теплый белый/натурально-белый дизайн для соответствия аномальным погодным условиям: зона сильного снегопада, сильный туман и дождь , автоматическое изменение цветовой температуры с 4500K/6000K на 2700K .. .... интеллектуальными датчиками при обнаружении густого тумана,, ливня или снегопада. 3. Интеллектуальная система уличного освещения является ключевым элементом платформы умного города, 4. Максимальная. экономия энергии на 80 % по сравнению с традиционными натриевыми лампами высокого давления
CH EK300
наиболее эффективное энергосберегающее управление освещением склада и фабрики нуждается в системе динамического освещения для контроля и мониторинга целых проектов.система состоит из подсистемы управления, подсистемы мониторинга, подсистемы анализа потребления энергии, подсистемы экспертной статистики и управления активами Подсистема. предоставит владельцу наиболее профессиональные решения с экономичностью,, безопасностью,, более высоким качеством, и экологичной экономией средств, для достижения цели освещения по требованию. Максимальная экономия энергии на 90 % благодаря этой гибкой энергосберегающей и более безопасной,системе интеллектуальных пучков. значительно сократила потребление энергии и сократила затраты и время на техническое обслуживание освещения за счет удивительного датчика движения, датчиков освещенности.
CH RVVMS108
Key Features n Applicable to signal control systems, traffic information service systems, road traffic monitoring and other application scenarios. n High precision millimeter wave radar with 4 million low illumination camera. n Max. 8 lanes of multi-target motor vehicles detection, longitudinal distance of 100m. n High spatial resolution and strong penetration ability, support working in all-weather environment, not affected by rain, fog, strong wind, dust, light, etc. n Built-in deep learning algorithm, support intelligent recognition function, support license plate recognition and target fully structured. n Supports detection of multiple targets’ position, lane, speed, direction and other info. n It supports lane statistics, traffic flow, speed, status, queue, time distance, spacing, Qty.of parking areas, avg.delay, space occupancy and time occupancy data, and supports statistical upload from 1 to 3600 seconds. n Supports traffic evaluation data output, including congestion, queue length, etc. n Each lane supports 2 virtual coils to output vehicle entry and exit signals, the virtual coil positions are configurable. n Fog penetration, strong light suppression, wide dynamic range, and has multiple white balance modes to suit various scene requirements. n Support Network & RS-485 data upload. Parameters Millimeter Wave Radar Target Type People / Motor Vehicles / Non-Motor Vehicles Max. Qty. of Detection 128 Working Frequency 80 ~ 81GHz Transmit power 12dBm(RFout)+18dB(ANTgain) Speed Detect Range -250 km/h ~ 250 km/h Detection Mode Doppler moving target detection, slow moving target detection, fast moving target detection Sweep bandwidth 136.5 MHz Modulation Waveform FMCW Max. Detection Distance 150m@0° ;    50m@士45° Horizontal angle measurement range 士45° Horizontal lobe 90° for MRR, 22° for  LRR Vertical Lobe 13°(-6dB) Refresh rate 12.5Hz Install Height 1~ 6m   Interface Serial Port 1 of RS-485 Port Snapshot Function Image Format JPEG Image resolution 2688 × 1520 Smart Functions Intelligent recognition Bayonet capture, license plate recognition, vehicle model recognition, vehicle body color recognition, brand, sub-brand. Exterior Interface Ethernet 2pcs RJ45 100 M / 1000 M Adaptive Ethernet port  Warning 1 Relay switch Function Features Min.illumination Colorful: 0.01 Lux @ (F1.2,AGC ON) Black & White: 0.001 Lux @ (F1.2,AGC ON) shutter 1/25s ~ 1/100,000s Video compression standards H.264, H.265, MJPEG Compression output bit rate 32 Kbps ~ 16 Mbps Video resolution 2688 × 1520 Frame rate 25 fps (2688 × 1520) Image Settings Saturation, brightness, contrast, white balance, gain adjustable through software Storage function TF General functions Heartbeat, password protection, NTP time synchronization Video format PAL General Specifications Dimmensions 226 mm (W) x 375.3 mm (H) x 206.4 mm (D) Working Temperature -30 °C ~ +70 °C Working Humidity 5% ~ 95% @ 40 °C,No condensation Working Voltage DC 24 V ± 10% Power Consumption 25 W Max. N.W. 3 kg ICR Type Infrared IP Rating IP67 Focal Length 12 mm Resolution 2688 × 1520 White Balance Automatic white balance Wide dynamic range Support Max. Energy Optimization achieving by the Smart Traffic Radar  and Video all-in-one Detecting Machine
CH IPL4042

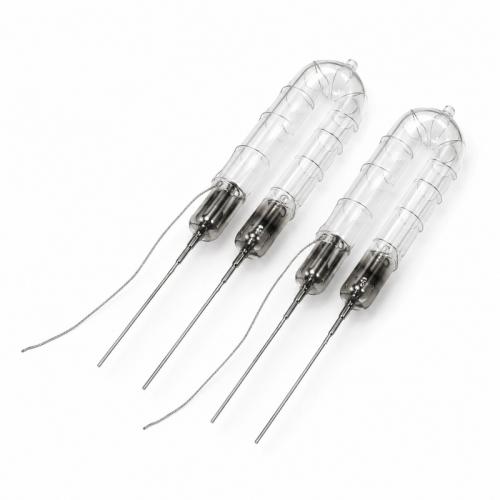

промышленный дизайн мирового класса и производство ксеноновых импульсных ламп высшего качества: линейного типа, U-образной формы, спиральной формы, круглой формы для стробоскопических применений, сигнальной лампы, камеры с датчиком освещения нарушений дорожного движения, профессиональная фотография,механическая фотография,взлетно-посадочные полосы аэропортов, стерилизация и дезинфекция источников воздуха и воды,и IPL для аппаратов для удаления волос,косметические аппараты и оборудование для удаления веснушек,медицинские приборы, и т. д. .
