самый продвинутый проект уличного освещения iot smart city с использованием iot

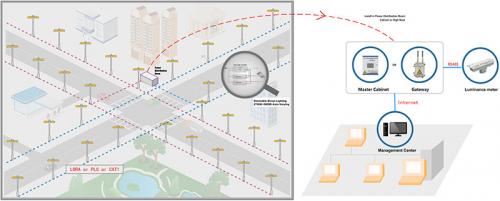

подробная информация о технологии PLC и lora, показывающая на 93-километровом внешнем кольце скоростной автомагистрали Shen zhen уличные фонари и группы туннельного освещения:

Мастер умного городского освещения контроллер

технические характеристики:

главный контроллер широко используется в интеллигентная общественность проекты освещения, система освещения дорог и туннели освещение и высокий пролет освещение, такое как система освещения фабрики и склада, дистанционное включение/выключение и автоматическое затемнение лампы, мониторинг их параметр рабочего состояния с использованием новейших технологий освещения iot, снижает стоимость обслуживания и экономит много времени на его эксплуатации.

владелец контроллер имеет компактный дизайн, прост в установке, идеально подходит для шкафа. несколько расширенных портов, для удовлетворения расширенных функциональных требований в различных случаях, и легко соединяется со сторонней системой. он имеет высокоточную трехфазную функцию удаленного мониторинга напряжения и тока . промышленный дизайн для сохранения долгие годы жизни производительность.

ключевые особенности следующим образом:

выключатель на: включить централизованное управление контуром контроллера и контроллером отдельных ламп.

выключатель выключенный: отключите централизованное управление контуром контроллера и контроллер отдельной лампы.

затемнение: автоматическое затемнение группы или отдельной лампы от 0% до 100% по расписанию

монитор: власть сетка, группа лампы и одиночные лампы: напряжение, ток, коэффициент мощности обнаружение, открытия и закрытия двери шкафа, утечки кабеля, кражи и т. д..

отчет : потребление энергии собирать и сообщать.

W спрос:

он не является водонепроницаемым, необходимо установить в шкафу.

1. входной провод питания: 2.5 мм² или выше.

2. сигнальный провод: 0. провод из чистой меди 75 мм². клеммное соединение сигнальной линии нельзя поменять местами. сигнальные линии включают: 2 контакта 485, один 232.

3. GPRS-связь: пользователь может войти в рабочий интерфейс после включения централизованного контроллера. выдвинуть сигнальную антенну (3 м) из шкафа, если внутри слабого сигнала.

замечания:

1. с порт связи:

Коммуникационный порт 485 1: может подключаться к сторонней системе управления,, такой как монитор, или датчик дождя и тумана,, датчик постоянной освещенности,, контроллеры с несколькими контурами,, интернет-порт.

485 порт связи 2: может подключаться к сторонним системам управления,, таким как монитор, или датчик дождя и тумана,, датчик постоянной освещенности, и многоконтурный контроллер, интернет-порт.

232 коммуникационный порт): может подключаться к локальному экрану монитора , компьютеру для системы управления .

2. порты контроля трехфазного напряжения (верхний разъем 3, 4, 5, 6):

ua, un: порт питания централизованного контроллера,

ua: фаза A, ub: фаза B, uc: фаза C.

ООН: общественное место

трехфазный монитор напряжения, ПЛК отправки и получения, эквивалент трехфазного счетчика, точность измерения S 0.2

порты контроля трехфазного тока: контроль тока

3. порт управления контуром (верхний разъем 1, 2)

порт представляет собой один порт управления контуром ,, который можно комбинировать с контактором переменного тока для управления цепью .

4. порт переключателя (нижняя клемма 8, 9):

контроль и управление сигналом переключателя,, например, переключателем двери шкафа.

5. общественный наземный порт (нижний терминал 7)

общественное заземление, должно быть надежно подключено

6. скрытый порт

есть порты связи ПЛК, Интернет и GPRS, а также порты связи 232 и 485.

предупреждение:

1. централизованный контроллер представляет собой источник питания промышленного уровня с узким и раздельным и переменным модулем напряжения, со сроком службы 10 лет,, чтобы избежать нехватки импульсного источника питания, диапазон напряжения: 90-120 В, 180–260 В, 260–320 В , 380 В, выберите подходящее напряжение

2. линия заземления должна быть прочно соединена, в противном случае, она легко ломается и становится слабой сигнальная связь

3. для всех установочных винтов требуется нержавеющая сталь.

4. стандартная установка – это стандартная установка с открытым пазом или установка с резьбовым креплением. в случаях вибрации требуется установка с резьбовым креплением , для добавления виброгасителя, и шайбы

5. правильная транспортировка и хранение:, необходимо хранить при температуре -25 ~ 60℃, влажность < 85%, высота штабелирования не более 5 слоев.

6. этот продукт имеет функцию аварийного выключателя питания, и конструкцию с защитой от заедания. сначала нажмите кнопку ручного/автоматического запуска, только тогда, когда индикаторная лампа горит зеленым, можно нажать вкл или выкл. снова нажмите «ручной/автоматический запуск» после завершения работы, оставьте его работать в режиме ручного/автоматического запуска.

Wi схема подключения:
