интеллектуальные датчики монитора управления освещением высотных светодиодных светильников

автоматическое светодиодное наружное освещение достигается за счет интеллектуального уличного освещения и освещения туннелей с использованием технологии iot.

состав оборудования системы

3.2.1 состав оборудования системы

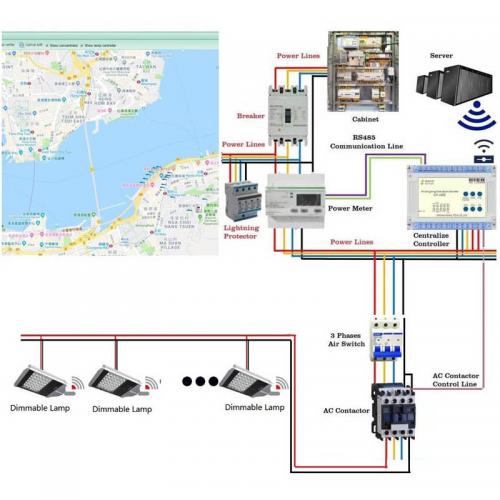

сервер, рабочая станция, управление сенсорным экраном на месте, мобильные (ipad) и другие портативные устройства, интеллектуальные централизованные контроллеры (или шлюзы), контроллеры контурных переключателей, контроллеры контурного затемнения, одноламповый интеллектуальный терминал управления освещением, двухламповый интеллектуальный терминал управления освещением, двухцветный (2700K~6000K) интеллектуальный терминал управления освещением, двухрежимный (гибрид plc+lora) интеллектуальный терминал управления освещением, многофункциональный интеллектуальный терминал управления освещением, интеллектуальный панельный переключатель, измеритель освещенности (или измеритель яркости), датчик движения, датчик связи, датчик газа, датчик погоды, и т. д.., и аварийное или вспомогательное профессиональное оборудование (ретрансляторы, контроллеры копирования, мониторы, отладочное оборудование, и т. д..).

вообще говоря,, система делится на оборудование центра управления облаком,, оборудование интерфейса человек-машина,, оборудование локального центра управления,, оборудование управления осветительными приборами,, сенсорное оборудование, и оборудование для отладки..

3.2.2 оборудования центра управления облаком

ядром центра управления облаком является системное программное обеспечение, аппаратным носителем является сервер или группа серверов. центр управления облаком полагается на частную облачную платформу для сбора необходимой информации, интегрируется через компонент больших данных, использует сбор данных, управление данными, хранилище данных, анализ данных четыре больших функциональных модуля для реализации конкретной функции.

сервер-программный центр мониторинга

сервер, как правило, устанавливается в центре мониторинга и является ядром всей системы. доступ всего оборудования человеко-машинного интерфейса к полевому оборудованию, долговременное хранение данных полевого оборудования, статистический анализ данных и другие связанные с ними операции должны координироваться и управляться через сервер,, который является связующим звеном и мостом между устройством рабочей станции, и полевым оборудованием..

3.2.2 человеко-машинный интерфейсоборудование

управление сенсорным экраном на одном сайте

локальный сенсорный экран управления может работать независимо от оборудования облачного центра управления для достижения наименьшей системы управления; в случае облачного управления

мобильное/ipad устройство управления движением:

в качестве дополнения к рабочей станции, простое управление и удобное место установки делают сенсорный экран на месте незаменимой частью системы.

рабочая станция:

высокоэффективная рабочая платформа с удобным человеко-машинным интерфейсом для работников, работающих в области приложений промышленного управления.

в рамках архитектуры B/S, система поддерживает параллельную работу нескольких рабочих станций (многопользовательская),, что является гибким и удобным.

портативные устройства:

в качестве дополнения к рабочей станции, простое управление и удобное место установки делают сенсорный экран на месте незаменимой частью системы.

переключатель инспекционной панели:

при техническом обслуживании или аварийном использовании, он также может заменить оригинальный выключатель цепи.

3.2.3 оборудование локального центра управления

как устройство управления, соединяющее предыдущее и последующее оборудование,для реализации преобразования каналов связи и работы и управления локальными устройствами.

в основном используется для контурного диммирования, многомодульной интеграции, шинного управления контроллером с одной лампой, и т. д..

централизованный контроллер Ч-800:

как управляющее устройство, соединяющее предыдущее и последующее оборудование, осуществляет преобразование каналов связи, а также работу и управление локальными устройствами.

в основном используется для управления энергопотреблением, Одноламповый контроллер с ПЛК, Беспроводное управление одноламповым контроллером, Гибридный ПЛК + контроллер Lora, 2700-6000K CCT Контроллер с автоматической сменой одной лампы.

умный шлюз:

как управляющее устройство, соединяющее предыдущее и последующее оборудование, осуществляет преобразование каналов связи, а также работу и управление локальными устройствами.

в основном используется для управления цепями переключателей,управления контурным затемнением,управления яркостью лампы,управлении цветом лампы,управлении датчиками, и т. д..

3.2.4 терминал управления и контроля оборудования

3.2.5.1 оборудование уровня управления контуром

максимальный. управляющий ток (резистивная нагрузка) каждого контура составляет 30 А. несколько контуров могут быть связаны друг с другом и могут работать в соответствии с входными сигналами от нескольких датчиков, с обнаружением неисправности контура.

ch-h0102:

одноконтурное управление переключателем, для управления 3-фазной линией электропередачи, необходимо использовать с контактором.

максимальный ток управления контуром (резистивная нагрузка) составляет 5 А. может быть включен каскадом, с обнаружением неисправности контура.

3.2.5 Оборудование уровня управления одной лампой

индивидуальный контроллер лампы:

ch-d0001,ch-d0002,ch-d0004,ch-d1001,ch-d1002,ch-d1006,ch-d2001,ch-d2002,ch- d2005,ch-d5001,ch-d5002,ch-d5004, CH-D7001, и т.д..

переключение,затемнение одной лампы в соответствии с различными моделями,будет выбрана промышленная шина, LORA, nb-iot,линия электропередач-связь, и другие каналы.

с многофункциональными функциями обнаружения неисправностей и составления отчетов,, таких как: отказ лампы, нарушение связи, отказ источника питания, отказ светодиодного чипа, высокая температура, и т. д.. и функции сбора электрические параметры и измерение электрической энергии.

двухламповый контроллер,

многоламповый контроллер:

ch-d0601,ch-d1601,ch-d1606,ch-d260,ch-d5601,ch-d2604,ch-d7601,etc.

та же функция, что и у контроллера с одной лампой,, который может управлять двумя или более лампами одновременно.

диммирование &2700k~6000k cctавтоматическое изменениеконтроллер:

ch-d0201,ch-d0202,ch-d0204,ch-d120,ch-d1202,ch-d2201,ch-d2202,ch-d520,ch- d5204,ch-d7201：

на основе индивидуального контроллера лампы, с добавлением функции двойного цвета (2700~6000k) с автоматическим изменением в различных условиях.

гибридный контроллер PLC+ lora:

ch-d6001,ch-d6002,ch-d6004,ch-d7401, и т.д..:

на базе индивидуального контроллера лампы, добавляются один или два канала связи для реализации одновременной работы нескольких интерфейсов связи.

различные повторители, контроллеры копирования, мониторы, и отладочное оборудование.
